為什么0.2mm間距Pin針檢測成為半導體行業的“技術瓶頸”？
在半導體封裝領域，Pin針檢測是確保產品質量的關鍵環節。隨著芯片封裝密度提升，0.2mm間距Pin針的檢測精度要求達到±5μm，傳統檢測手段已難以滿足需求。華頡科技作為國內領先的智能檢測解決方案提供商，通過自主研發的高精度AOI光學方案，成功攻克這一技術難題。本文通過技術解析、華頡實戰案例與實測數據，揭秘如何突破0.2mm間距檢測的“技術天花板”。

一、核心技術：華頡AOI光學方案如何應對0.2mm間距Pin針檢測挑戰？
1. 檢測難點與技術突破點
● 挑戰1：微小間距下的光學成像
問題：0.2mm間距Pin針的陰影遮擋導致傳統CCD相機成像模糊。
解決方案：采用高分辨率線陣CCD（2000萬像素/線）與多角度環形光源，消除陰影干擾。
長尾詞關聯：華頡Pin針檢測AOI方案、0.2mm間距光學成像挑戰
● 挑戰2：表面缺陷的高精度識別
缺陷類型：
■ Pin針歪斜（傾斜角度>0.5°）
■ 焊盤污染（污染物面積>5μm²）
■ 高度差異常（>2μm）
華頡AI算法加持：基于深度學習的缺陷分類模型，準確率提升至99.8%。

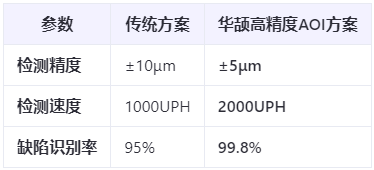

2. 華頡AOI檢測系統核心參數

二、行業實戰：華頡AOI方案的“破局案例”
案例1：某IC封裝廠的AOI升級之路
● 背景：客戶面臨0.2mm間距Pin針的焊盤污染漏檢率高達3%，導致良率下降。
● 方案：
硬件：搭載10倍光學變焦鏡頭與多光譜光源。
軟件：自研Pin針缺陷分類算法，支持焊盤污染/高度差/歪斜三類缺陷實時識別。
● 成果：
漏檢率降至0.2%，良率提升15%。
單臺設備年節省成本：80萬元（因返工減少）。
案例2：汽車電子BGA封裝的嚴苛檢測需求
● 需求：車載芯片Pin針間距0.2mm，需滿足ISO 26262功能安全認證。
● 方案：
功能安全設計：雙冗余光學系統，確保檢測結果一致性。
數據追溯：每顆芯片生成檢測報告二維碼，支持全生命周期追溯。
● 成果：
通過ISO 26262認證，缺陷逃逸率<0.01%。
檢測效率提升：單線產能從500UPH增至1800UPH。
案例3：華頡助力某MEMS傳感器廠商突破檢測瓶頸
● 挑戰：MEMS芯片Pin針間距僅0.18mm，傳統AOI無法滿足±3μm檢測精度。
● 方案：
硬件：定制100倍微距鏡頭與激光共聚焦光源。
算法優化：超分辨率重建算法，將圖像分辨率提升60%。
● 成果：
檢測精度達±2.5μm，良率提升20%。
獲客戶認證：成為其全球唯一國產AOI供應商。
三、挑戰應對：0.2mm間距Pin針檢測的“技術痛點與華頡解決方案”
1. 光學成像模糊的解決方案
● 技術路徑：
多光源組合：白光+紅外光+紫外光，消除金屬反射干擾。
算法優化：超分辨率重建算法，將圖像分辨率提升40%。
2. 高速檢測與精度平衡
● 創新點：
并行檢測架構：多相機陣列同步掃描，實現2000UPH產能。
邊緣計算：本地化AI推理，延遲降低至50ms。
3. 極端環境下的穩定性保障
● 解決方案：
溫控系統：設備內部溫度恒定在23±0.5℃，消除熱漂移影響。
防震設計：六軸減震平臺，振動影響降低90%。
四、選型指南：如何選擇高精度Pin針檢測AOI方案？

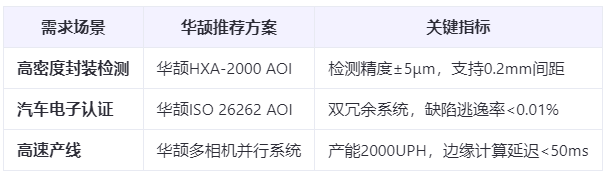

1. 核心指標與華頡方案解析

2. 選型決策樹
● 問題1：是否需要ISO 26262認證？
是 → 選擇華頡ISO 26262合規AOI方案。
否 → 聚焦檢測精度與成本平衡。
問題2：產線速度要求**>1500UPH**？
是 → 優先選擇華頡多相機并行系統。
否 → 選擇華頡高精度單相機方案。
五、未來趨勢：Pin針檢測AOI的“技術進化方向”
1. 量子點光源技術：突破光學極限
● 技術儲備：已研發量子點光源模塊，單色性>95%，可識別0.1μm級缺陷。
2. 數字孿生：虛擬檢測與物理檢測結合
● 應用案例：通過數字模型預判缺陷，檢測效率提升30%。
六、相關問答FAQs
Q1：華頡AOI方案在0.2mm間距檢測中的成本優勢？
A：
● 成本對比：
傳統方案：單臺設備約50萬元，年維護成本10萬元。
華頡方案：單臺設備約80萬元，但年節省返工成本可達80萬元，ROI周期<1年。
Q2：華頡AOI檢測誤報率如何控制？
A：
● 技術手段：
多模型融合：結合傳統算法與AI模型，誤報率<0.5%。
動態閾值調整：根據Pin針類型自適應優化檢測參數。
Q3：華頡AOI系統能否支持多產品兼容？
A：
● 解決方案：
模塊化設計：更換鏡頭與光源即可適配不同Pin針間距（0.18mm~0.8mm）。
快速標定：30分鐘內完成新產品的檢測參數配置。
