概要

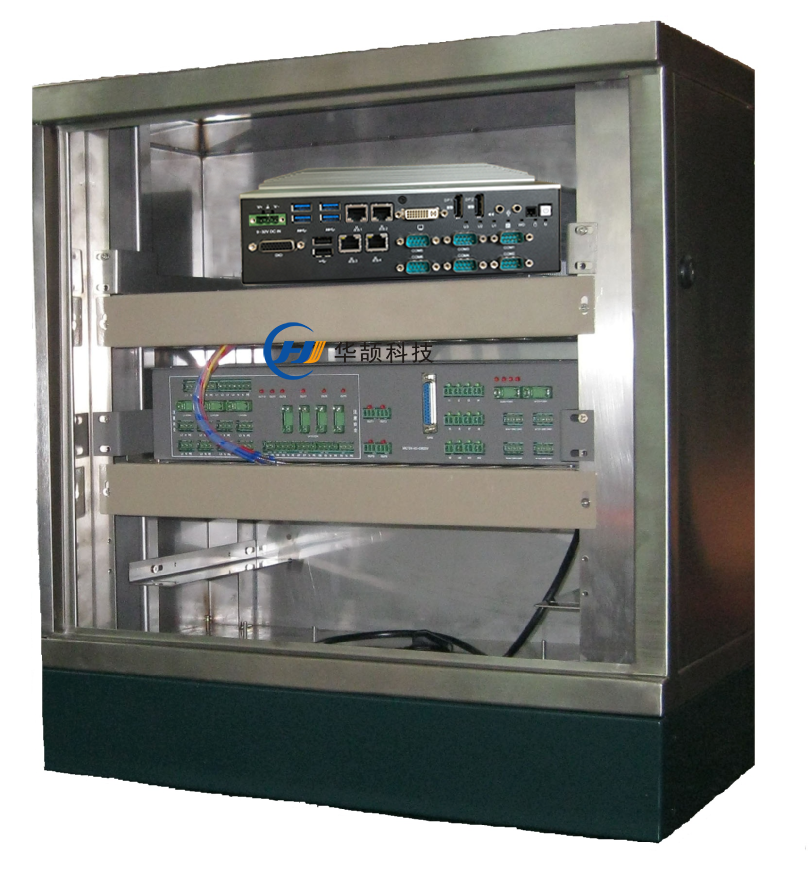

　　ETC車道控制器是公路收費系統的樞紐設備，是連接外圍設備與車道計算機MXE-5503的橋梁，主要用于收費車道的設備管理和控制，采集并上傳收費數據和控制外圍設備(如雨棚燈、車道通行燈、自動欄桿、費額顯示器、車道檢測器等)。華頡科技ETC車道控制器適用于各種封閉式或開放式路橋收費系統。

　　技術參數

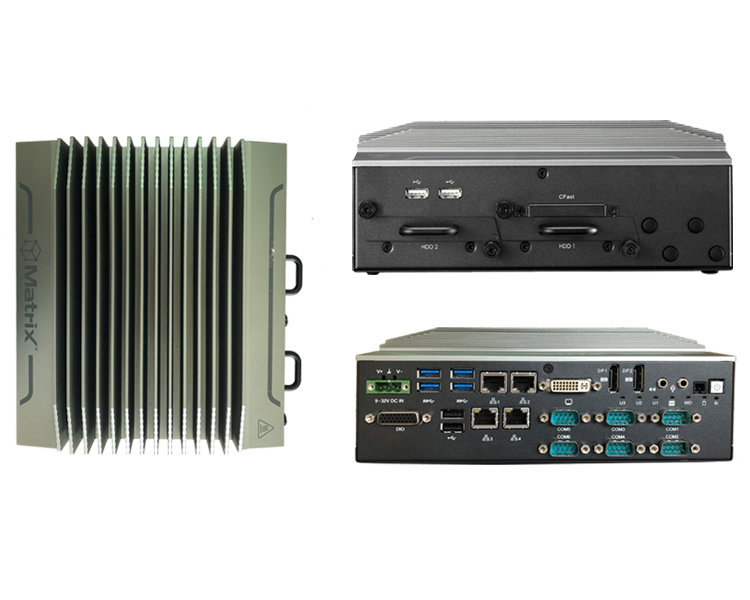

　　主機：凌華 MXE-5503 寬溫?zé)o風扇低功耗嵌入式工控機

　　符合GB /T24968 的要求

　　CP U：第六代 I3-6100 E，主頻 2.7 GHz

　　運行內存 ：4/8/16 /32 GBDDR4

　　存儲 ：SATA3.0128GB 固態硬盤 +1TB硬盤

　　顯示 ：Display，DVI 等三顯接口 ，支持 VGA 、DVI 等輸出

　　6路串行接口 (1路RS 232 /422/485 )，可擴展 到8個 ;

　　并行接口 ：1路LPT接口

　　視頻采集卡 ：支持 高清視頻 、模擬 視頻

　　USB：4路USB3 .0 接口 ，4路USB2 .0 接口

　　網絡端口 ：4個以太網 口

　　GPIO ：16路數字量光隔離 I/O板

　　輸入電源 ：9-32 VDC寬壓

　　工作溫度 ：-20 ℃～+70 ℃(工業 SSD )

　　MTBF：>100 ，000 小時

　　MTTR：<0.5 小時

　　電源防雷：最大 40 KA

　　三、外設接口

　　欄桿機電源、控制(繼電器常開觸點)及反饋接口

　　車道通行燈接口，220VAC

　　正向雨棚信號燈接口，220VAC

　　反向雨棚信號燈接口，220VAC

　　黃閃報警器接口，220VAC

　　費顯電源接口，220VAC

　　RS232標準接口

　　各類線圈反饋

　　其它

　　四、IO擴展卡

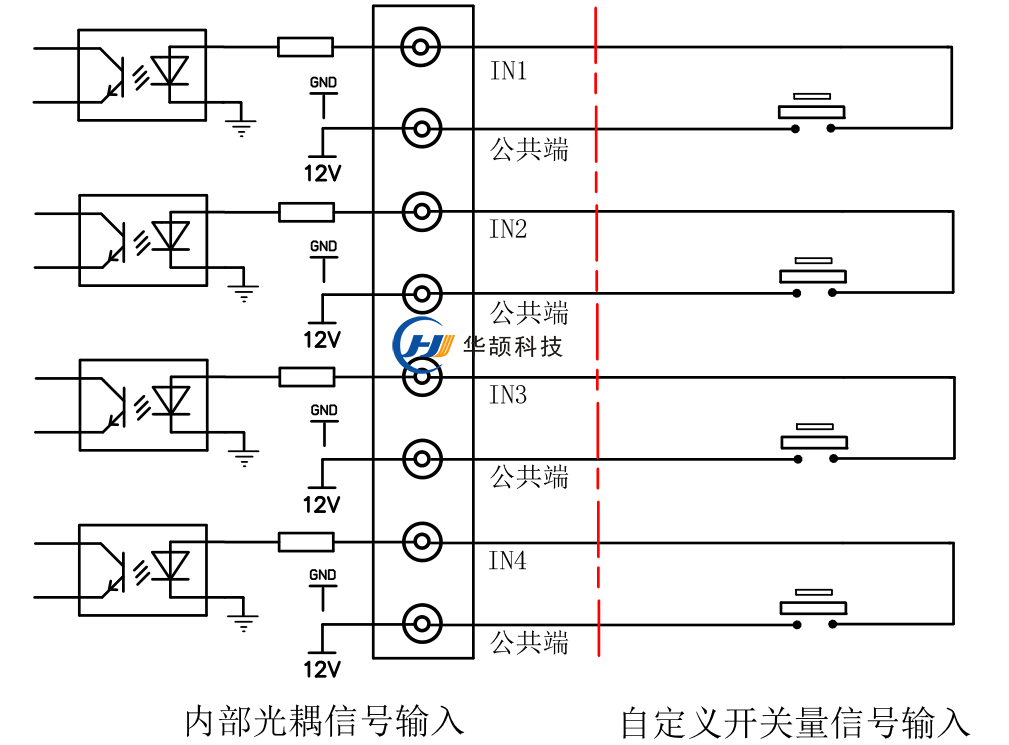

　　開關量輸入信號檢測原理

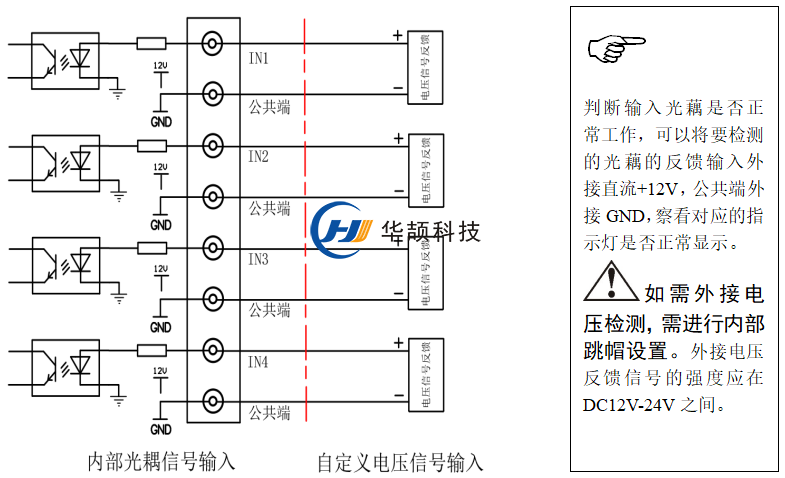

　　電壓輸入信號檢測原理

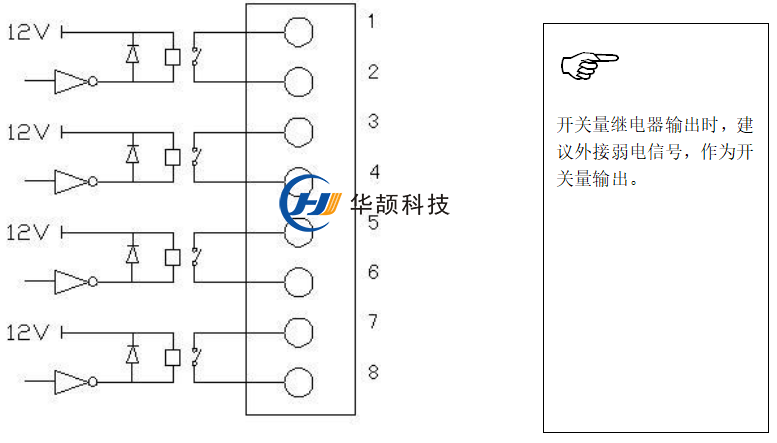

　　4路輸出繼電器開關量輸出原理

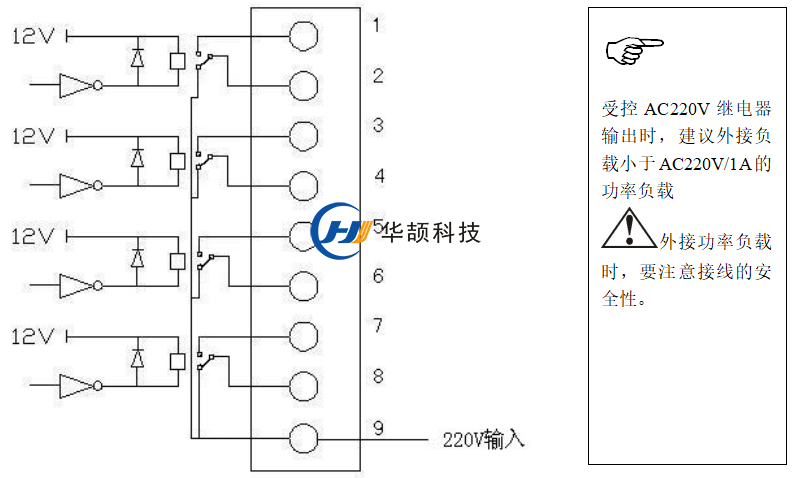

　　6路輸出受控AC220V輸出原理

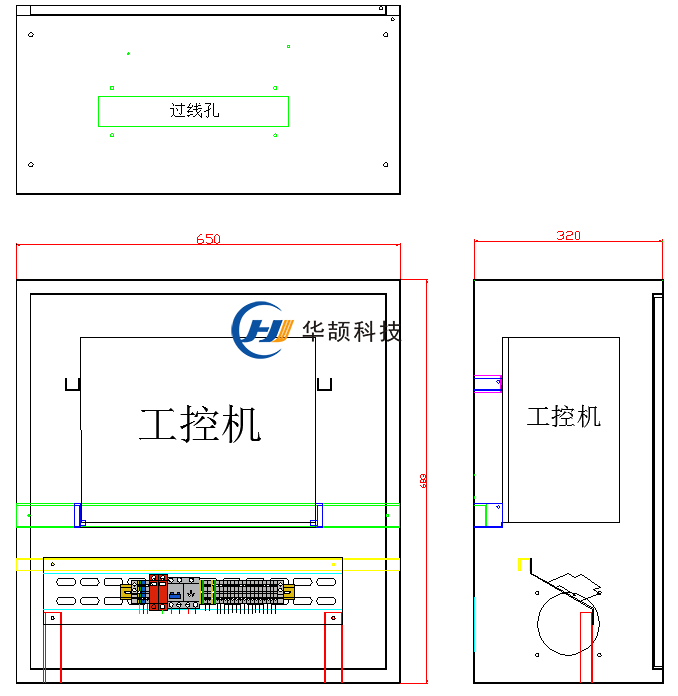

　　五、外形尺寸
